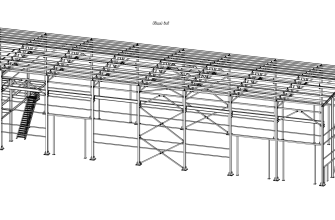

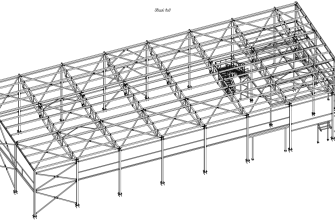

Проект представляет собой разработку и детализацию металлоконструкций для ангара, расположенного в Ленинградской области, деревне Скотное. В документе указаны ключевые данные по чертежам КМД, включая:
1.Состав металлоконструкций:
•Балки, колонны, связи и другие элементы.
•Подробные ведомости площадей окраски, отправочных элементов и выборки металла.
2.Общий объем материалов:
•Масса металлоконструкций: около 25 тонн.
•Используемые марки стали: С245, С255, С345.
3.Технические требования:
•Изготовление металлоконструкций в соответствии с ГОСТ 23118-2019.
•Качество подготовки поверхностей под покраску и антикоррозионное покрытие по ГОСТ 9.402-2004.
•Выполнение сварных швов полуавтоматической сваркой в защитных газах.
4.Назначение элементов:
•Предусмотрены балки, колонны, прогоны, фермы, связи и ригели для обеспечения несущей способности и устойчивости ангара.
| Выборка металла | ||||
|---|---|---|---|---|
| Сечение | Масса, кг | Марка стали | Стандарт | Примечание |
| C16П | 6023.64 | С245 | ГОСТ 8240-97 | |
| I20Б1 | 2455.29 | С255 | ГОСТ Р 57837-2017 | |
| I25Б1 | 898.6 | С245 | ГОСТ Р 57837-2017 | |
| I35Б1 | 2146.18 | С255 | ГОСТ Р 57837-2017 | |
| L75x5 | 829.56 | С235 | ГОСТ 8509-93 | |
| L90x6 | 19.99 | С245 | ГОСТ 8509-93 | |
| L140x90x8 | 142.43 | С245 | ГОСТ 8510-86 | |
| t5 | 44.33 | С245 | ГОСТ 19903-2015 | |
| t6 | 400.16 | С245 | ГОСТ 19903-2015 | |
| t8 | 201.94 | С245 | ГОСТ 19903-2015 | |
| t10 | 697.14 | С245 | ГОСТ 19903-2015 | |
| t16 | 57.88 | С255 | ГОСТ 19903-2015 | |
| t16 | 94.95 | С345 | ГОСТ 19903-2015 | |
| t20 | 366.25 | С255 | ГОСТ 19903-2015 | |
| t20 | 30.4 | С245 | ГОСТ 19903-2015 | |
| t20 | 226.27 | С345 | ГОСТ 19903-2015 | |
| t25 | 141.3 | С345-3 | ГОСТ 19903-2015 | |
| t40 | 113.04 | С255 | ГОСТ 19903-2015 | |
| Гн.P80x3 | 477.56 | С255 | ГОСТ 30245-2003 | |
| Гн.P80x4 | 77.63 | С255 | ГОСТ 30245-2003 | |
| Гн.P100x4 | 332.57 | С345-3 | ГОСТ 30245-2003 | |
| Гн.P100x4 | 1537.22 | С255 | ГОСТ 30245-2003 | |
| Гн.P120x4 | 779.76 | С255 | ГОСТ 30245-2003 | |
| Гн.P120x4 | 878.48 | С345-3 | ГОСТ 30245-2003 | |
| Гн.P160x120x4 | 1195.16 | С345-3 | ГОСТ 30245-2003 | |
| Гн.P180x8 | 5373.31 | С255 | ГОСТ 30245-2003 | |
| Масса металла: | 25541 | |||
| На сварные швы: | 224.7 | |||
| Итого: | 25765.8 |
М320-14-КР.КМД
