Нежилое здание вспомогательного назначения в селе Туношна Ярославской области. Это компактное и продуманное по конструкции одноэтажное сооружение на стальном каркасе.
Предыстория ..
Мы получили ТЗ, в виде КМ tz
.
КМ оказался аварийным, в расчете есть описание что с ним не так:raschet-karkasa
И сделали следущее: пересчитали, исправили, сделали КМД.
Проект разработали в виде полного комплекта деталировочных чертежей.Что обеспечивает точность изготовления, удобство монтажа и предсказуемую работу здания в эксплуатации. В документации представлены:
- общие данные;
- планы и разрезы;

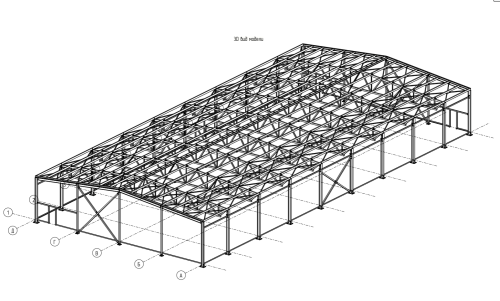

- схемы расположения колонн, ферм, прогонов и связей;
- подробные ведомости элементов.

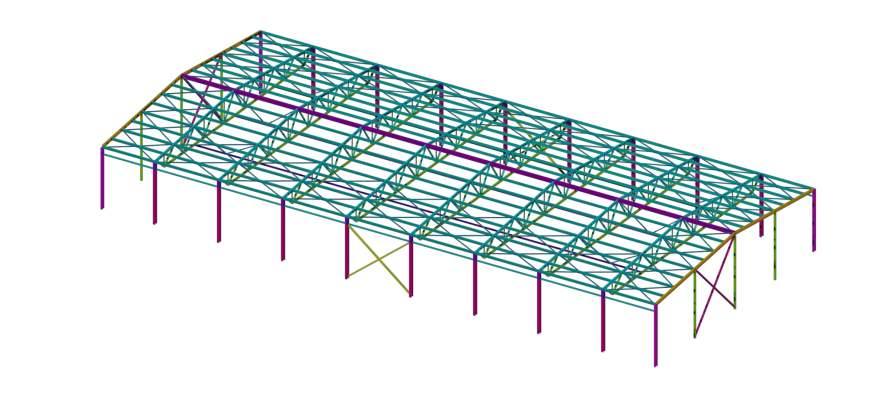

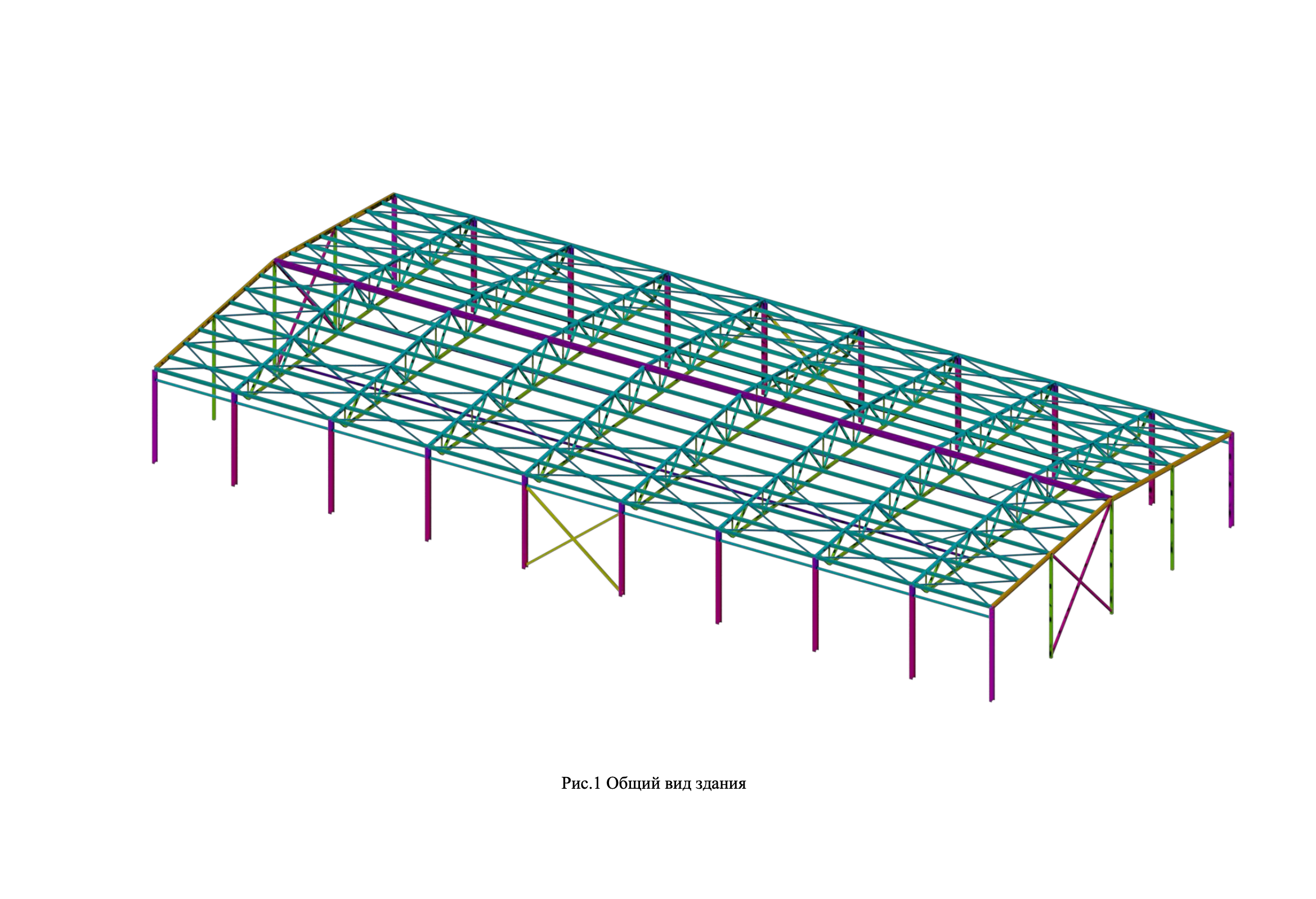

Основу здания образуют ряды колонн и покрывные фермы, образующие жесткий каркас здания. Колонны устанавливаются с регулярным шагом, благодаря чему нагрузка от кровли и ветра распределяется равномерно по фундаментам.
Система ферм обеспечивает перекрытие больших пролётов, при относительно небольшом собственном весе конструкции. Что важно для вспомогательных и складских зданий. Между колоннами и фермами предусмотрены горизонтальные и вертикальные связи, которые придают жесткость и устойчивость к ветровым и эксплуатационным воздействиям.
Кроме того,отдельное внимание в проекте мы уделили монтажу и защите конструкций. Все соединения привязаны к схемам и узлам, следовательно это облегчает работу монтажных бригад.Именно это снижает вероятность ошибок на площадке.Кроме того ,предусмотрели болтовые и сварные соединения, а также требования по удалению временных прихваток и зачистке мест сварки.
Вся металлическая поверхность проходит подготовку и окраску с многослойным защитным покрытием. Таким образом, это увеличивает срок службы здания и позволяет эксплуатировать его в условиях открытой площадки.
Такой подход к проектированию дает заказчику сразу несколько преимуществ:
- каркас легко транспортировать по элементам;
- быстро монтировать;
- и при необходимости адаптировать под изменения планировки или инженерных систем.
Высокий уровень детализации снижает риски на стадии строительства и упрощает взаимодействие между проектировщиком, изготовителем и монтажной организацией. В результате заказчик получил надежное, технологичное и долговечное здание.
Работаем в Tekla Structures и Advance Steel.
