Чертежи навеса для автомобиля: всё о проектировании разделов КМ и КМД

Безусловно, современный навес для автомобиля — это не просто примитивная крыша на столбах, а технически сложное инженерное сооружение. Оно должно стойко выдерживать значительные снеговые и ветровые нагрузки, характерные для вашего региона. Именно поэтому, чтобы конструкция успешно прослужила десятилетия и не сложилась после первого же сильного снегопада, процесс строительства обязан начинаться с грамотного проектирования.

В данной статье мы подробно разберем, чем именно отличаются разделы КМ и КМД при возведении навеса, а также выясним, на какие нюансы стоит обратить внимание при выборе чертежей.

Зачем нужен проект навеса?

К сожалению, многие владельцы частных домов совершают типичную ошибку, заказывая изготовление навеса «на глаз». В то же время, профессионально подготовленный проект позволяет решить сразу три ключевые задачи:

Безопасность: Прежде всего, это точный расчет сечения столбов и ферм с учетом специфики снегового района.
Экономия: Благодаря наличию точной спецификации материалов, вы гарантированно не потратите лишние деньги на закупку избыточного металла.
Сборка: Кроме того, наличие понятных схем узлов и соединений ускоряет процесс монтажа как минимум в два раза.

Раздел КМ (Конструкции Металлические)

Прежде всего, стоит рассмотреть раздел КМ, который является стадией основного проекта. Как правило, на этом этапе определяются только общие габариты, расчетные нагрузки и архитектурный облик будущей конструкции.

В частности, в чертежи КМ навеса входят следующие документы:

Общие технические данные и подробная пояснительная записка.
Схемы расположения опорных стоек и фундаментных оснований.
План кровли, а также детальная схема расположения прогонов.
Узлы сопряжения ключевых элементов, например, соединение балок со стойками.
Сводная спецификация металлопроката.

Таким образом, данный раздел жизненно необходим для понимания общего объема работ и предварительной закупки основного металла.

Раздел КМД (Конструкции Металлические Деталировочные)

С другой стороны, существует раздел КМД — это глубокая детализация проекта для непосредственного производства. Проще говоря, если КМ отвечает на вопрос «что строить», то КМД наглядно показывает, «как изготовить» абсолютно каждую деталь.

Следовательно, в чертежах КМД вы обязательно найдете:

Отправочные марки, то есть подробный чертеж каждой отдельной фермы или колонны.
Чертежи мелких деталей: пластин, косынок и фланцев с указанием точных размеров отверстий.
Ведомость метизов, включая болты, гайки и шайбы.
Специальные монтажные схемы для работы сборщиков непосредственно на объекте.

Важно отметить, что без чертежей КМД ни один серьезный завод металлоконструкций не примет заказ в работу. Более того, сварщику на месте придется постоянно «импровизировать», что, как правило, неизбежно ведет к фатальным ошибкам.

Типовые конструкции навесов для авто

Прежде чем приступить к заказу чертежа, необходимо окончательно определиться с типом кровли:

Односкатные: Пожалуй, самые простые и бюджетные варианты, которые идеально подходят для пристроек к дому.
Двускатные: Это классический вариант, который, к слову, эффективнее всего справляется с удалением снега.
Арочные: Они пользуются особой популярностью благодаря эстетичному виду и высокой жесткости ферм.

Какие материалы закладываются в проект?

Как правило, в современных профессиональных проектах чаще всего применяются следующие материалы:

Для стоек: Профильная труба сечением от 80х80 мм до 120х120 мм.
Для ферм: Профильная труба 40х20 мм либо 40х40 мм.
Для покрытия: В основном, это сотовый или монолитный поликарбонат, а также профнастил или металлочерепица.

Где заказать разработку чертежей КМ и КМД?

В итоге, если вам требуется по-настоящему надежный навес, который не деформируется под тяжестью снега со временем, мы настоятельно рекомендуем обращаться к опытным инженерам-конструкторам. Ведь только индивидуальное проектирование позволяет получить полный комплект документации для быстрого и качественного монтажа.

В заключение отметим: если вы хотите оперативно получить точный расчет стоимости проекта навеса под ваши индивидуальные размеры, просто перейдите на сайт Команда24.Ру. Помните, что заказывая профессиональное проектирование сегодня, вы обеспечиваете безопасность своего автомобиля на долгие годы!

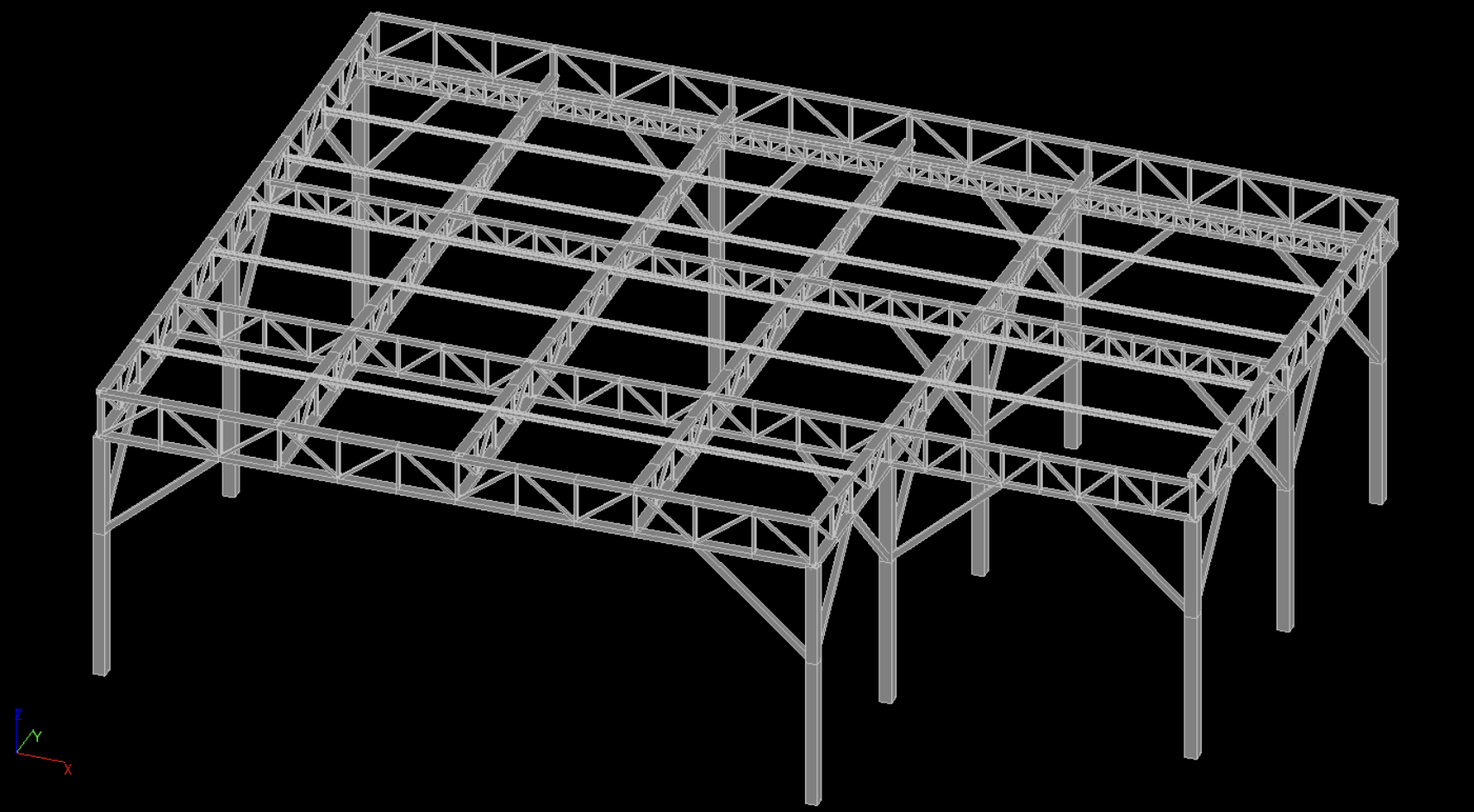

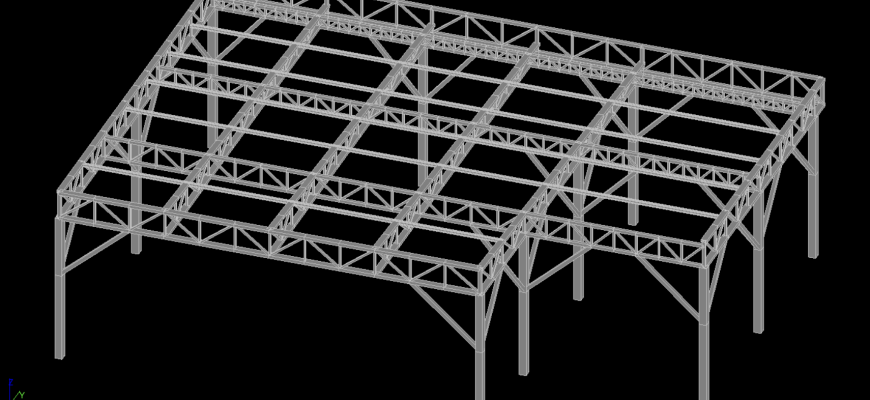

Примеры чертежей и расчета навеса. Если что-то непонятно в рамках комментариев на сайте консультации бесплатны.
