Расчет несущей способности металлического каркаса
Проект описывает Г‑образный складской ангар с металлическим каркасом. Конструкция предназначена для хранения грузов и размещения технологического оборудования. Расчет выполняется на основе пространственной расчетной модели в специализированном комплексе SCAD Office. При моделировании учитываются постоянные, снеговые и ветровые нагрузки для заданного района строительства. А так же применяются действующие нормы и рекомендации СП 16.13330.2017 и сопутствующие стандарты. Следовательно, такое решение позволяет заранее оценить напряженно‑деформированное состояние всех ключевых элементов. Проектировщик контролирует прогибы, устойчивость и прочность в характерных расчетных сочетаниях нагрузок.
Конструкция металлического каркаса ангара
Несущий каркас формируется из стальных профилей по ГОСТ и действующим ТУ. А именно ,используются гнутые и горячекатаные профили разных типоразмеров, подобранные по усилиям. Кроме того, для каждого элемента выбираются сечения с учетом прочности, жесткости и технологичности изготовления. Так же в расчетной схеме задаются реальные условия опирания и закрепления конструкций. Это позволяет корректно учитывать работу рам, связей и вспомогательных элементов. Узлы моделируются с учетом геометрии пластин, ребер и фасонок. Такое моделирование уменьшает риск локальных концентраций напряжений в каркасе.
Преимущества Г‑образной конфигурации
Г‑образная схема ангара удобно организует складскую и производственную логистику. Следовательно ,планировка позволяет разделить потоки людей, техники и грузов по функциональным зонам. Форма здания эффективно использует участок сложной конфигурации или угловой площадки. Металлический каркас дает свободу при выборе шага колонн и высоты. Проектировщик легко размещает ворота, проемы и подвесное оборудование под задачи заказчика. При необходимости ангар можно удлинить или надстроить дополнительными пролетами. Такая модернизация не нарушает основную статическую схему каркаса.
Состав и результаты расчета каркаса
Расчет включает проверку несущей способности всех стержневых и пластинчатых элементов. Так же отдельно анализируются узлы, связи и общая пространственная устойчивость здания. По результатам подбираются толщины стенок профилей и размеры опорных элементов. Формируются требования к связевым системам и типам крепления ограждающих конструкций. Эти решения обеспечивают надежную совместную работу каркаса и ограждающих элементов.
Практическое применение результатов расчета
На основе расчетной модели подготавливаются рабочие чертежи марок КМ и КМД. Конструктор уточняет нагрузки от оборудования, стеллажей и инженерных систем. Дополнительно учитываются климатические особенности района строительства и режим эксплуатации. Завод‑изготовитель получает полный комплект данных для изготовления металлоконструкций. Монтажная организация использует чертежи для безопасного и поэтапного монтажа ангара. Поэтому такой подход снижает риск ошибок, ускоряет согласования и уменьшает сроки строительства. Следовательно, заказчик получает оптимальное по стоимости и надежности решение для складского или производственного комплекса.
Мы готовы к долгому сотрудничеству. Заполняйте форму по ссылке , давайте работать.Обсудим задачу, подберём оптимальное решение и предложим стоимость.

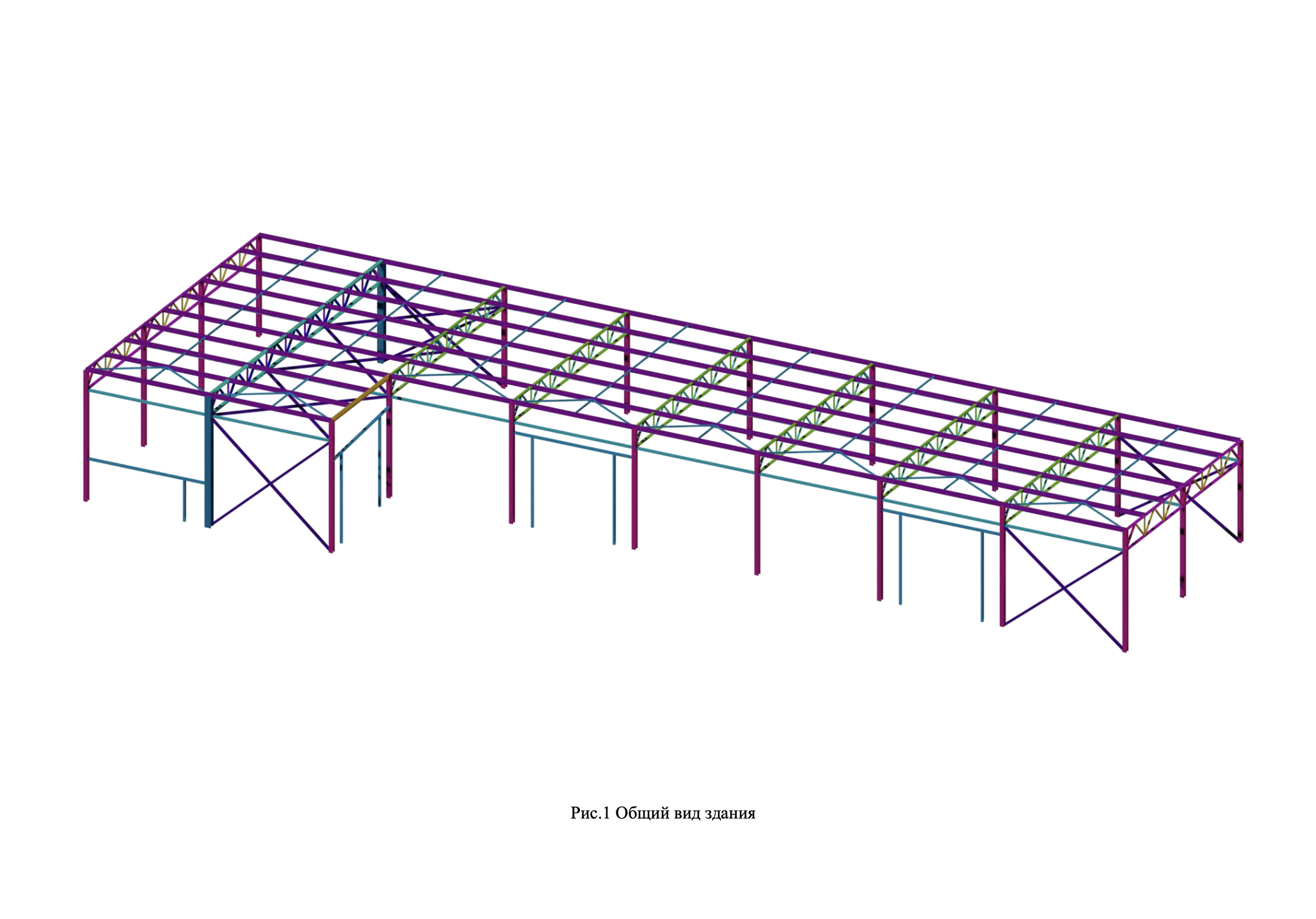

Ниже представлен расчет несущей способности металлического каркаса:
proekt-g-obraznogo-skladskogo-angara-iz-metallokonstruktsiy-raschet-metallicheskogo-karkasa
