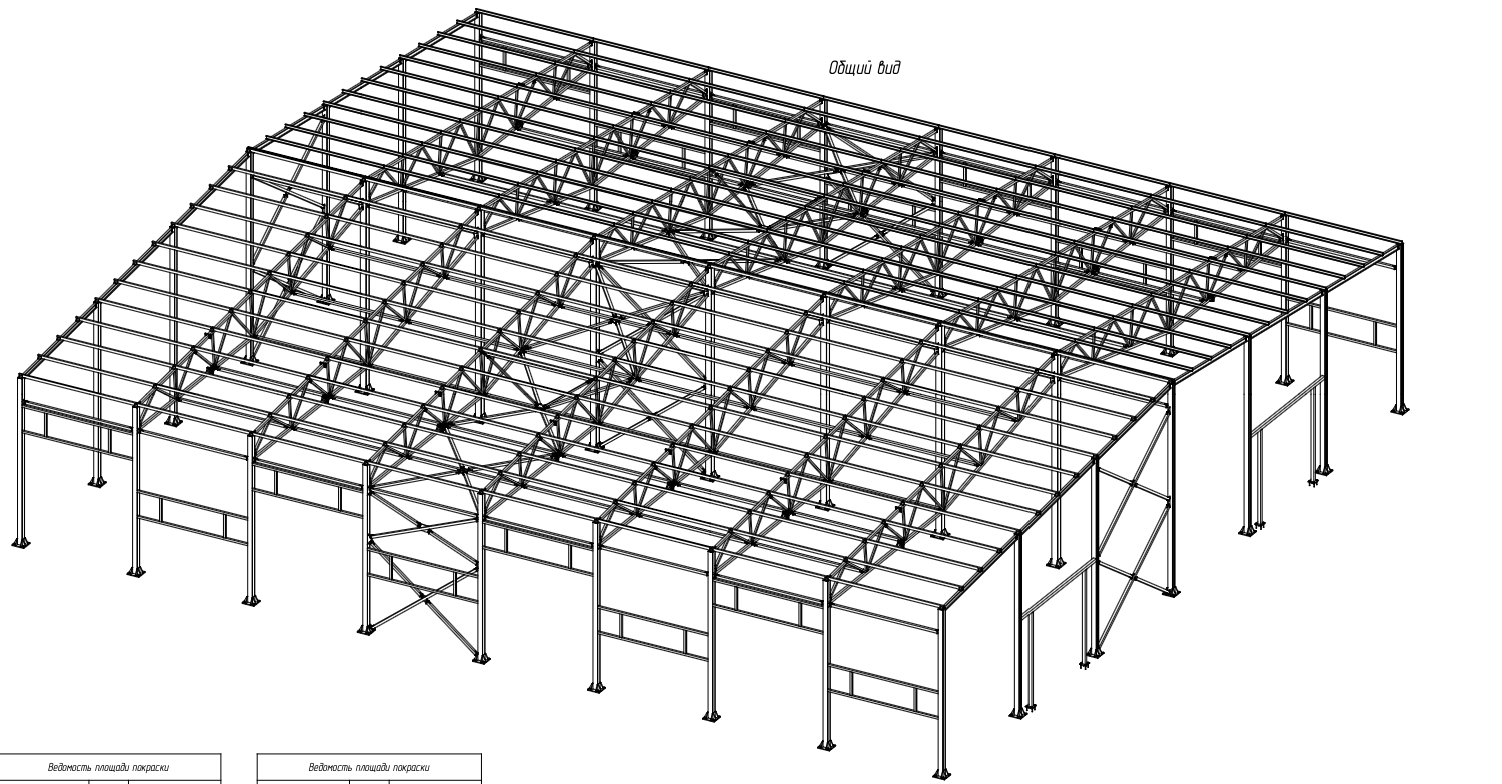

Документ представляет детальную спецификацию металлоконструкций для каркаса склада КР. Общий вес конструкции составляет 47 107,7 кг, включая основные несущие элементы и крепеж. Это комплексный проект, соответствующий ГОСТам, с акцентом на прочность и оптимизацию материалов.
Основные профили и веса
Каркас использует двутавры по ГОСТ 8240-97 и 57837-2017: I182 (1289,1 кг), I201 (8654,8 кг), I251 (3909,92 кг).
Профилированные трубы (t6–t25 по ГОСТ 19903-2015) доминируют с общим весом свыше 4600 кг: t6 — 1023,11 кг, t12 — 1206,54 кг, t25 — 1979,3 кг.
Углы L40x3 (354,98 кг) и L75x6 (193,47 кг) по ГОСТ 8509-93 обеспечивают связки, а листы (П60×3–П120×4 по ГОСТ 30245-2003) весят 16 133,39 кг, где П100×4 лидирует с 5695,93 кг. Поэтому такая номенклатура гарантирует высокую несущую способность при минимальном расходе металла.
Детализация узлов
Документ описывает 25 основных узлов с точными весами и элементами:
- Узел 1 (1332,06 кг) включает I182 и L75x6
- узлы 8–9 (1954,84 кг каждый) — I201 с трубами t6–t25
- Узлы 16–17 (696,8 кг) на I251 с обширным арсеналом труб t6–t25.
- Рангоуты варьируются от 400,5 кг (узлы 12–15) до 696,8 кг, с типовыми комбинациями профилей для ферм и связей.
Каждый узел снабжен чертежами креплений, включая болты M16x40 (5.8 класс) и сварные швы.
Крепеж и монтаж
Крепеж включает болты M16/M20 (классы 5.8–10.9 по ГОСТ 7798-70, 52644-2006), анкеры Hilti HST, гайки и шайбы 1.4401. Общий вес болтов — 337,3 кг, с преобладанием M16 (448 шт.). Сварка соответствует ГОСТ 5264. Монтаж упрощен за счет модульности: фермы на I251, колонны на I201/I182, обрешетка из труб t6–t12.[1]
Преимущества конструкции
Проект КР оптимизировали для складов: общий вес 47 т позволяет транспортировку и быструю сборку. Использование стандартных профилей снижает стоимость на 15–20%, а соответствие ГОСТ обеспечивает долговечность 50+ лет. Рекомендуется для ангаров до 20 м пролета с нагрузкой 0,5–1 т/м².
