Расчет выполнен в SCAD

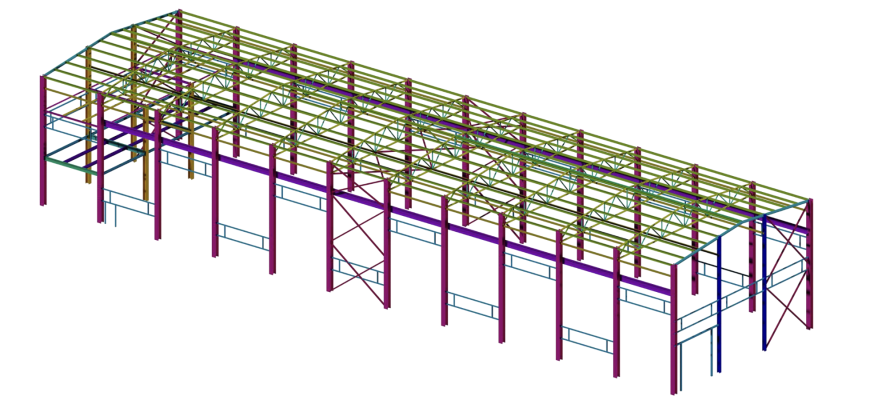

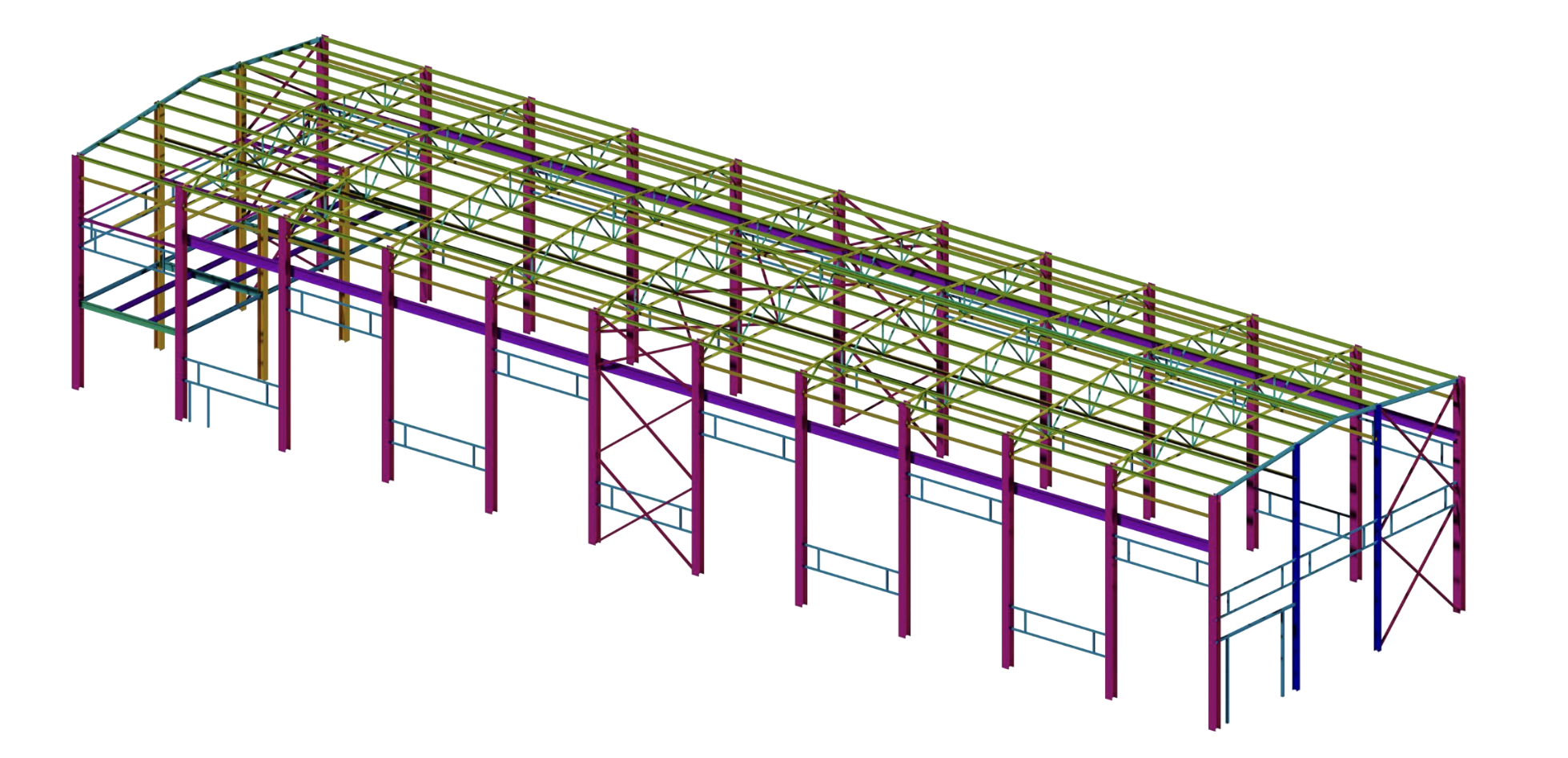

Расчет каркасаЧертежи КР (КМД + Расчеты) выполнены в Advance Steel
| Выборка металла | ||||
| Сечение | Масса, кг | Марка стали | Стандарт | Примечание |
| -100X8 | 95,36 | С255 | ГОСТ 103-2006 | |
| -100×10 | 84,31 | С255 | ГОСТ 103-2006 | |
| -140×6 | 13,62 | С255 | ГОСТ 103-2006 | |
| C12 | 442,83 | С255 | ГОСТ 8240-97 | |
| C16 | 2771,2 | С255 | ГОСТ 8240-97 | |
| C16П | 64,07 | С255 | ГОСТ 8240-97 | |
| C18 | 12963,97 | С255 | ГОСТ 8240-97 | |
| C20 | 244,97 | С255 | ГОСТ 8240-97 | |
| I18Б1 | 231,58 | С255 | СТО АСЧМ 20-93 | |
| I20Б1 | 1204,18 | С255 | СТО АСЧМ 20-93 | |
| I25Б2 | 1031,38 | С255 | СТО АСЧМ 20-93 | |
| I25К1 | 1510,18 | С255 | СТО АСЧМ 20-93 | |
| I30Б1 | 713,66 | С255 | СТО АСЧМ 20-93 | |
| I35Б2 | 1021,11 | С255 | СТО АСЧМ 20-93 | |
| I35К1 | 4306,27 | С255 | СТО АСЧМ 20-93 | |
| I40К1 | 40231,5 | С255 | СТО АСЧМ 20-93 | |
| I50Б2 | 9476,4 | С255 | СТО АСЧМ 20-93 | |
| L50x4 | 138,66 | С255 | ГОСТ 8509-93 | |
| L50x5 | 278,98 | С255 | ГОСТ 8509-93 | |
| L50X5 | 69,74 | С255 | ГОСТ 8509-93 | |
| L100x63x8 | 198,98 | С255 | ГОСТ 8510-86 | |
| t6 | 45,46 | С255 | ГОСТ 19903-2015 | |
| t8 | 2149,2 | С255 | ГОСТ 19903-2015 | |
| t10 | 1405,72 | С255 | ГОСТ 19903-2015 | |
| t12 | 2170,1 | С255 | ГОСТ 19903-2015 | |
| t20 | 914,3 | С255 | ГОСТ 19903-2015 | |
| t20 | 301,44 | С345 | ГОСТ 19903-2015 | |
| t30 | 443,12 | С345 | ГОСТ 19903-2015 | |
| t50 | 5510,7 | С345 | ГОСТ 19903-2015 | |
| Гн.P40x4 | 410,75 | С255 | ГОСТ 30245-2003 | |
| Гн.P60x4 | 1859,01 | С255 | ГОСТ 30245-2003 | |
| Гн.P80x4 | 3627,46 | С255 | ГОСТ 30245-2003 | |
| Гн.P80x5 | 330,07 | С255 | ГОСТ 30245-2003 | |
| Гн.P100x3 | 1658,7 | С255 | ГОСТ 30245-2003 | |
| Гн.P100x4 | 238,1 | С255 | ГОСТ 30245-2003 | |
| Гн.P100x5 | 5011,01 | С255 | ГОСТ 30245-2003 | |
| Гн.P120x4 | 5849,17 | С255 | ГОСТ 30245-2003 | |
| ПВ506 | 96,91 | С235 | ГОСТ 8706-58 | |
| Чечевица4 | 219,44 | С235 | ГОСТ 8568-77 | |
| Масса металла: | 109333,6 | |||
| На сварные швы: | 879 | |||
| Итого: | 110212,6 | |||
